Органические удобрения
из помёта и навоза
Линия производства гранулированных органоминеральных удобрений из навоза и птичьего помёта — питательные вещества в доступной форме для почвы и растений.
Любое животноводческое хозяйство -
«фабрика помёта и навоза»
ЦЕЛЬ ЛЮБОГО ЖИВОТНОВОДЧЕСКОГО ХОЗЯЙСТВА
– производство продуктов питания, однако на практике, оно в первую очередь становится «ФАБРИКОЙ НАВОЗА ИЛИ ПОМЁТА»! Из-за помёта и навоза фермеры сталкиваются с рядом вызовами и проблемами, от которых зависит жизнедеятельность животноводческих предприятий:
ЭКОЛОГИЧЕСКИЕ ПРОБЛЕМЫ
- Загрязнение почвы и воды – избыток навоза и помёта приводит к попаданию нитратов, фосфатов и патогенов в грунтовые воды и водоёмы.
- Выбросы парниковых газов – навоз и помёт при хранении разлагаются, выделяя метан и оксид азота, способствующие изменению климата.
- Неприятный запах – аммиак и сероводород приводят к заболеваниям лёгочных и дыхательных путей жителей в местных поселениях.
ЭКОНОМИЧЕСКИЕ И ЛОГИСТИЧЕСКИЕ СЛОЖНОСТИ
- Утилизация навоза и помёта — хранение, вылеживание и компостирование требуют постоянных инвестиций и неизбежных затрат предприятия.
- Высокие затраты на транспортировку – перевозка навоза на поля требует топлива и спецтехники.
ПРОБЛЕМЫ ХРАНЕНИЯ И УТИЛИЗАЦИИ
- Утилизация навоза и помёта — хранение, вылеживание и компостирование требуют постоянных инвестиций и неизбежных затрат предприятия.
- Высокие затраты на транспортировку – перевозка навоза на поля требует топлива и спецтехники.
- Низкая рентабельность переработки – не все фермеры могут позволить себе биогазовые установки или оборудование для гранулирования помёта.
САНИТАРНО-ВЕТЕРИНАРНЫЕ РИСКИ
- Распространение патогенов — в навозе и помёте содержатся бактерии (E. coli, сальмонелла), яйца гельминтов и антибиотики, если животные получали лекарства.
- Жёсткие экологические нормы – с апреля 2024 г. агрофермам из-за нарушений требований по обращению с ППЖ помимо системы штрафов грозит и полное приостановление деятельности на срок до 90 суток.
Сравнение характеристик
| ОСТРЕЙШИЕ ПРОБЛЕМЫ ВЫСОКИЕ ЗАТРАТЫ УПУЩЕННАЯ ВЫГОДА И ПОТЕРИ |
УПРАВЛЕНИЕ РИСКАМИ СНИЖЕНИЕ ИЗДЕРЖЕК ДОХОД ОТ ПРОДАЖИ УДОБРЕНИЙ |
|---|---|
|
|
Трансформация «фабрики помёта и навоза»
в доходный бизнес
ЗАДАЧА ФЕРМЕРА – получить прибыль за счёт производства из навоза и помёта полезного и коммерчески востребованного продукта. Таким продуктом является органическое удобрение.
Почему сегодня навоз и помёт не используют в качестве органические удобрения?
Свежий навоз и помёт по своей сути являются одним из лучших и ценнейших органических удобрений. Однако на практике свежий помёт и навоз не используются в качестве органического удобрения из-за высокого содержания аммиака и нитратов, которые токсичны для растений и накапливаются в плодах, а также из-за риска заражения патогенными организмами и семенами сорняков.Кроме того, свежий навоз содержит фитотоксиканты, которые угнетают рост растения.
Что нужно сделать чтобы нейтрализовать
свежий навоз и помёт?
Использование линии reVODA обеспечивает 100%-ную гарантию по нейтрализации свежих свиностоков, навоза КРС и птичьего помёта:
- Выведение тяжёлых металлов путём перевода их в нерастворимые гидроксильные группы.
- Полная дезинвазия патогенной микрофлоры за счёт наличия большого количества озона в активной зоне реактора reVODA.
- Уничтожение в навозе и помёте за счёт механического разрушения и эффекта кавитации гельминтов, яиц глистов, а также семян сорняков и растений.
- Удаление из навоза и помёта за счёт реакций замещения, восстановления и окисления органических соединений, включая антибиотики, пестициды и гербициды.
Как из нейтрализованных навоза и помёта получить ограническое удобрение?
Линия reVODA после нейтрализации и дезинвазии свежих свиностоков, навоза КРС и птичьего помёта обеспечивает:
- Получение из навоза и помёта биологически активного и экологически чистого органо-известкового удобрения высокого качества для собственных целей или на продажу.
Какие выгоды получит фермеское хозяйство
от применения линии reVODA?
Линия reVODA после нейтрализации и дезинвазии свежих свиностоков, навоза КРС и птичьего помёта обеспечивает:
- Сокращение и исключение большей части лагун.
- Низкие операционные издержки: малое количество расходных материалов, малое количество персонала (всего 2 неквалифицированных работника в смену);
- Гарантированный результат по дезинвазии и нейтрализации навоза и помёта.
- Соответствие законодательству – полное выполнение нормативных требований.
- Надёжность и безотказность, которая подтверждена 15-ти летней практикой безаварийной работы линий reVODA в агросекторе.
Линия reVODA
ТЕХНОЛОГИЧЕСКИЙ ПРОРЫВ И РЕНТАБЕЛЬНОЕ РЕШЕНИЕ В ОБЛАСТИ НЕЙТРАЛИЗАЦИИ СВЕЖИХ НАВОЗА И ПОМЁТА, И ПОЛУЧЕНИЯ ОРГАНИЧЕСКИХ УДОБРЕНИЙ
Комплексное технологическое решение под ключ
| ЗАВЕРШЁННЫЙ ТЕХНОЛОГИЧЕСКИЙ ЦИКЛ ЗАДАЧ В ЖИВОТНОВОДСТВЕ: |
|---|
|
Ключевые особенности
СРОК ОКУПАЕМОСТИ ЛИНИИ REVODA
- 2 года - экономия издержек фермы на нейтрализации стоков навоза и помёта.
- 1,5 года - экономия издержек фермы на нейтрализации стоков навоза и помёта + повышение всхожести и урожайности культур, выра-щиваемых для вскармливания своих животных.
- 1 год - экономия издержек фермы на нейтрализации стоков навоза и помёта, повышение всхожести и урожайности культур, выращиваемых для вскармливания своих животных + продажа органоизвестковых удобрений на рынке органического земледелия.
Линия reVODA –
рыночный, проверенный инструмент фермера

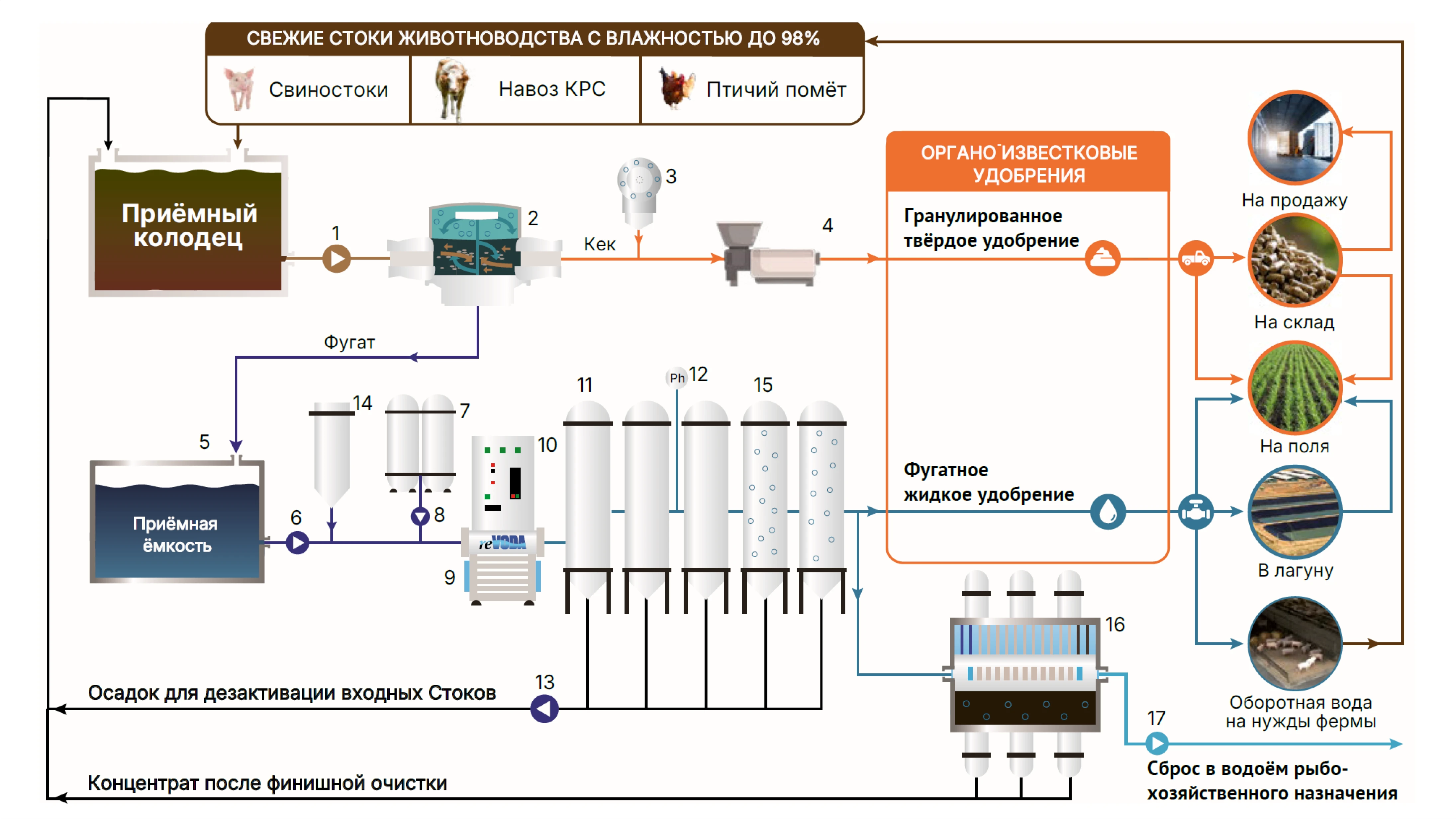

БЛОК-СХЕМА ЛИНИИ REVODA НЕЙТРАЛИЗАЦИИ СВЕЖИХ СТОКОВ, НАВОЗА И ПОМЁТА И ПОЛУЧЕНИЯ ОРГАНИЧЕСКИХ УДОБРЕНИЙ НА ВЫХОДЕ
ОСНОВНОЙ КОМПЛЕКТ ОБОРУДОВАНИЯ предназначен для получения из свежих свиностоков, навоза КРС и птичьего помёта органических удобрений: гранулированного твёрдого удобрения для внесения в почву и фугатного жидкого удобрения для полива. Животноводческий комплекс может гранулированные твердые удобрения продавать на рынке органического земледелия, получая до-полнительный источник дохода, а фугатное жидкое удобрение использовать для полива на полях, которые он использует для собственных целей для выращивания корма для животных:
- 1. Самовсасывающий насос
- 2. Дегидратор
- 3. Аппарат гомогенизации
- 4. Гранулятор
- 5. Приемная ёмкость
- 6. Центробежный насос
- 7. Станция приготовления и дозирования свободных радикалов
- 8. Дозировочный насос
- 9. Реактор reVODA
- 10. КИП – шкаф управления
- 11. Отстойники-седиментаторы
- 12. Ph контроллер
- 13. Импеллерный насос.
КОМПЛЕКТ ОБОРУДОВАНИЯ ДЛЯ ФИНИШНОЙ ОЧИСТКИ НАДОСАДОЧНОЙ ВОДЫ предназначен для доочистки воды до уровня сброса в водоём рыбохозяйственного назначения:
- 14. Озонатор
- 15. Седиментаторы с отдувкой
- 16. Блок финишной очистки
- 16. Центробежный насос
Описание работы линии reVODA
СБОР СВЕЖИХ СТОКОВ
- Свежие свиностоки, птичий помёт, навоз КРС (далее – «Стоки») собираются в приёмном колодце животноводческого комплекса.
СЕПАРАЦИЯ СТОКОВ, ПОЛУЧЕНИЕ ТВЁРДОГО УДОБРЕНИЯ
- Из приёмного колодца Стоки самовсасывающим насосом (1) подаются на дегидратор (2), который отжимает и разделяет Стоки на твёрдую фракцию (кек) с влажностью порядка 20% и фугат (жидкая фракцию).
- Далее в отжатый кек аппаратом гомогенизации (3) добавляется необходимый состав минералов и микроэлементов, которых не достаёт в исходных свежих Стоках, для получения идеально сбалансированного состава органического удобрения. Сбалансированный со-став подаётся на гранулятор (4), откуда выходит в твёрдом гранулированном виде. Возможно без гранулятора получать удобрения россыпью (в мешках).
ФИНИШНАЯ НЕЙТРАЛИЗАЦИЯ ФУГАТА, ПОЛУЧЕНИЕ ЖИДКОГО УДОБРЕНИЯ
- Отделённый фугат накапливается в приёмной накопительной ёмкости (5) из которой он по-ступает на линию нейтрализации и очистки reVODA.
- Перед подачей в реактор reVODA в поток фугата дозировочным насосом (8) добавляются свободные радикалы, которые приготавливаются на станции приготовления и дозирования свободных радикалов (7).
- Внутри рабочей зоны реакторе reVODA (9) за счёт химических реакций окисления, ионоообмена, и физических процессов кавитации, магнитострикции, механострикции и измельчения происходит основное воздействие на фугат, в результате которого все загрязнители, присут-ствующие в фугате нейтрализуются, а патогенная микрофлора полностью уничтожается.
- Обработанный фугат далее поступает на отстойники-седиментаторы (11), где происходит разделение фугата на надосадочную воду и шлам. Органический нейтрализованный шлам дозирующим насосом (13) подаётся в приёмный колодец для дезактивации входных Стоков.
- Ph контроллер (12) служит для контроля уровня кислотности надосадочной воды, которая является готовым высококачественным фугатным жидким органическим удобрением.
ФИНИШНАЯ ОЧИСТКА НАДОСАДОЧНОЙ ВОДЫ
- В случае невостребованности фугатного удобрения, линия reVODA комплектуется блоком финишной очистки (16), который очищает надосадочную воду до норм ПДК для сброса в водоём рыбохозяйственного назначения. Также дополнительно в линию устанавливается озонатор (14), который подаёт озон в рабочую зону реактора reVODA, и седиментаторы с отдувкой (15), в которых в фугат подаётся дополнительный озон для нейтрализации остатков аммонийного азота.
Органические удобрения и гарантированный результат нейтрализации стоков
ПРИНЦИП РАБОТЫ ЛИНИИ REVODA
- Линия reVODA работает на принципе физико-химических процессов нейтрализации и очистки сложных загрязнённых животноводческих стоков на базе реактора reVODA.
- РЕАКТОР REVODA представляет из себя реактор замкнутого электромагнитного поля, которое ока-зывает основное воздействие на обрабатываемые и проходящие сквозь рабочую зону реактора стоки и обеспечивает многократное возрастание скорости интенсификации всех разделительных процессов очистки на границе сток/шлам. Внутри рабочей зоны реактора протекают следующих химические реакции и физические процессы:
- Под воздействием вращающего мощного электромагнитного поля в рабочей зоне реактора молекулы воды разделятся на H+ и OH-, которые являются самыми сильными и мощными окислителями.
- Также, под воздействием электромагнитного поля в рабочей зоне реактора вращаются за-ряженные ферримагнитные иголки в 3-х проекциях. Между иголками при их столкновении образуются искровые заряды, которые представляет из себя плазму – за счёт чего в жидко-сти появляется эффект электролиза и в рабочей зоне реактора выделяется озон, являющий-ся также мощным окислителем.
- За счёт схлопывания воздушных пузырьков на границе разделения газ-жидкость в обра-батываемых стоках, образуется ударная волна (кавитационный эффект) силой 250 тонн на квадратный миллиметр, которая измельчает все взвешенные органические вещества в сто-ках до 20-40 ангстрем.
- За счёт кавитационных ударов и наличия озона в рабочей зоне ректора, происходит полное механическое разрушение органики и уничтожение всей патогенной микрофлоры.
- Использование Са(ОН)2 в качестве носителя свободных радикалов, а также окислителей H+ и OH- способствует протеканию реакций замещения, восстановления и окисления. Эти реакции приводят к появлению новых химических соединений окислов и гидроокислов, нейтрализации и разрушению цепочек различных химических соединений загрязнителей, включая лекарственные препараты, пестициды и гербициды.
- Все перечисленные химические реакции, протекающие длительное время на воздухе, в рабочей зоне реактора протекают в течение 1 секунды и являются законченными.
- При разрыве молекулы воды из всех органических веществ выводится связанная жидкость. В результате чего по выходу органики из рабочей зоны реактора, в седиментаторах под действием силы тяжести происходит разделение обработанного стока на шлам и надоса-дочную воду без коагулянта и флокулянта.
- Все группы металлов переводятся в нерастворимые окислы и гидроокислы, и выводятся из стоков вместе со шламами.

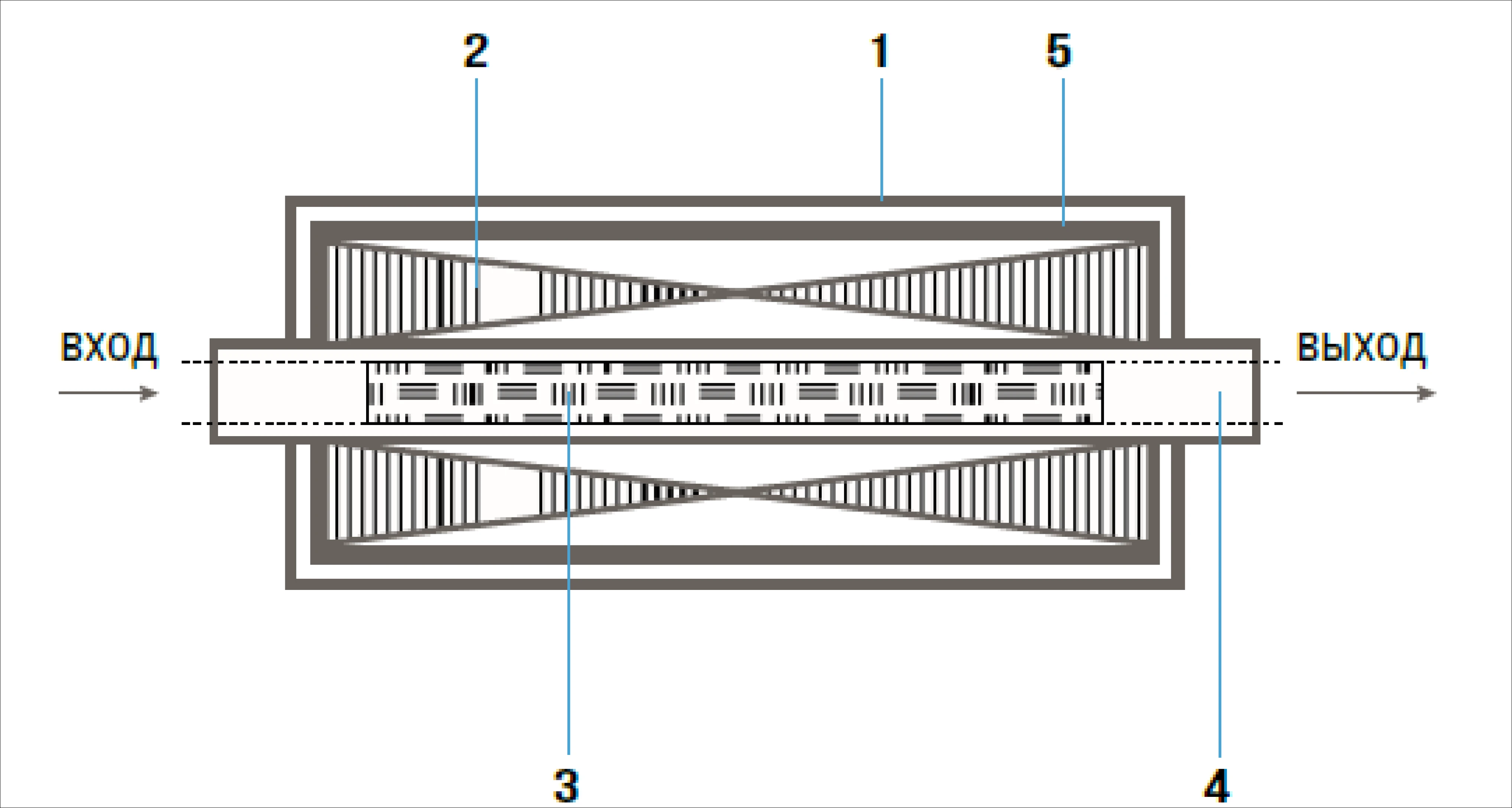

- КОНСТРУКЦИЯ РЕАКТОРА REVODA позволяет объединять параллельно от 1-го до 4-х реакторов в одну линию на площади 2,0 х 2,0 м, обеспечивая производительность очистки нейтрализации стоков от 10 до 60 м3 в час.
- 1. Корпус
- 2. Индуктор,
- 3. Иголки,
- 4. Сменная вставка
- 5. Рабочая зона аппарата
Замкнутый цикл водооборота
СВЕЖИЕ СТОКИ – НЕЙТРАЛИЗАЦИЯ – ОБОРОТНАЯ ВОДА
- Свежие стоки из приёмного колодца нейтрализуются и очищаются на линии reVODA до уровня оборотной бактерицидной воды, после чего они могут использоваться для технического производственного водоснабжения животноводческого комплек-са.
ПРЕИМУЩЕСТВА:
- Полный отказ от использования лагун для хранения и отстоя навоза и помёта.
- Отсутствие запахов от лагун вокруг животноводческого комплекса.
- Резкое сокращение расхода свежей воды.
- Возможность исключения щелочных растворов при использовании оборотной воды.
Удобрение для полива и раскисления почвы
СВЕЖИЕ СТОКИ – НЕЙТРАЛИЗАЦИЯ – ФУГАТНОЕ УДОБРЕНИЕ
- Фугатное удобрение идеально подходит для полива и орошения полей, по причине сохранения всех полезных свойств свежего навоза и помёта. Оно также содержит в своём составе катеоны кальция, что приводит к нейтрализации кислых почв при его применении.
- Рекомендуется в тёплое время фугатное удобрение по трубопроводу сразу подавать на поля. По имеющемуся опыту, при транспортировке фугатного удобрения, потери по давлению в трубопроводе на расстояние 7,5 км составляют не более чем 10%. В зимний период фугатное удобрение временно можно накапливать в лагунах, при этом оно не расслаивается и хорошо сохраняется.
ПРЕИМУЩЕСТВА:
- Снижение количества лагун, которые необходимы только для хранения фугат-ного удобрения в зимний период.
- Отсутствие запахов от лагун вокруг животноводческого комплекса.
- Существенное сокращение издержек на автотранспорт на вывоз навоза и по-мёта на поля (при использовании трубопроводной системы).
Комбинированный вариант
ЗИМОЙ – ОБОРОТНАЯ ВОДА, ЛЕТОМ – ФУГАТНОЕ УДОБРЕНИЕ
- Главное преимущество комбинированного варианта состоит в том, что его приме-нение позволяет животноводческому комплексу полностью отказаться от использо-вания лагун.
- В тёплое время года фугатное удобрение, сразу после нейтрализации свежих стоков, напрямую по трубопроводу подаётся на поля. А перед наступлением замороз-ков, чтобы не использовать лагуны в качестве резервуаров для накопления и хране-ния фугатного удобрения, нейтрализованная надосадочная вода, либо используется как бактерицидная оборотная вода для производственного водоснабжения фермы, либо очищается до уровня сброса в водоём.
ПРЕИМУЩЕСТВА:
- Полный отказ от использования лагун.
- Отсутствие запахов от лагун вокруг свинокомплекса.
- Полное сокращение издержек на автотранспорт на вывоз помёта и навоза на поля.
Органо-известковые удобрения
из свиностоков, навоза крс и куриного помёта
- Наличие аппарата гомогенизации (блок добавки и балансировки минералов и микроэлементов) позволяет получать на выходе идеально сбалансированные по составу органические удобрения в легкоусвояемой форме для растений и почвы:
- ФУГАТНОЕ ЖИДКОЕ УДОБРЕНИЕ – высококачественное жидкое органо-известковое удобрение, предназначенное для полива и орошения, а также для раскисления почв. В зимний период фугатное удобрение можно временно накапливать в лагунах, а в тёплое время его целесообразно транспортировать на поля по трубопроводу, полностью исключая расходы животноводческого комплекса на автотранспорт.
- ГРАНУЛИРОВАННОЕ ТВЁРДОЕ УДОБРЕНИЕ – высококачественное и биологически активное органическое удобрение для внесения в почву. В тёплое время года твёрдое удобрение может сразу вывозиться на поля, для собственных нужд фермы. Для получения дополнительного, постоянного и высокого источника дохода, животноводческим комплексам целесообразно продавать гранулированное удобрение на рынке органического земледелия.
Ценность производимого удобрения
- Удобрения имеют в своём составе катеоны кальция, которые являются единственным природным раскислителем почвы (Ph 6÷9 мг/дм3).
- В удобрении сохранены все полезные свойства и питательные элементы для растений и почвы, содержащиеся в свежих стоках помета и навоза.
- Удобрение идеально сбалансированно по составу минералов и микроэлементов.
- Удобрение полностью обеззаражено и не содержит патогенной микрофлоры, а также семян сорняков, пестицидов и гербицидов.
- В удобрении нейтрализованы тяжелые металлы.
- Удобрение изготовлено без применения каких-либо химических веществ. Оно не имеет неприятного запаха. Оно не токсично, не образует вредных и токсичных соединений в почве, воздухе и грунтовых водах.
- Удобрение абсолютно безопасно для людей, животных, растений и почвы.
ВЫГОДЫ СЕЛЬХОЗПРОИЗВОДИТЕЛЕЙ ПРИ ПРИМЕНЕНИИ ОРГАНО-ИЗВЕСТКОВЫХ УДОБРЕНИЙ
После подготовки почвы с использованием наших органо-известковых удобрений, в почве образуются коллоидные растворы, в которых начинается интенсивное развитие почвенных бактерий. В результате улучшается жизнь анаэробных бактерий и качество почвы, образуются гумус, питательные вещества, гуминовые кислоты и другие ИУК, необходимые для жизнедеятельности почвы и роста растений.
Фугатное жидкое и твёрдое удобрения имеют в своём составе определённое количество биогумуса, представляющего собой взвешенные мелкодисперсные вещества остатков нейтрализованного переработанного навоза (биогумус). При поливе и внесении в почву, этот биогумус образует на почве устойчивый плодородный слой, который по причине своей мелкодисперсности не вымывается из почвы при очередном поливе или дожде.
При использовании наших органо-известковых удобрений, всхожесть, кустистость и урожайность культур увеличивается на 15-20%. За счёт того, что биогумус прошёл через желудок птиц и животных и подвергся ферментации, наши органические удобрения значительно лучше усваиваются растениями, и не возникает угрозы «перекорма или ожога» даже при использовании удобрений в большом количестве.
Благодаря сбалансированному составу и полезным биологически активным веществам, находящихся в наших органо-известковых удобрениях, у сельхозпроизводителей отпадает необходимость в использовании других органических и/или минеральных удобрений, а также каких-либо природных или синтетических регуляторов роста растений.
Все наши удобрения можно вносить в кислые почвы для защелачивания и приведения Ph почвы в значение от 6 до 9 единиц, что избавляет сельхозпроизводителей от дополнительного внесения извести на поля. В случае необходимости, уровень Рh твердого и фугатного удобрений можно на выходе с линии reVODA регулировать для каждого конкретного вида почвы.
reVODA: ПРЕВРАТИТЕ ЗАТРАТЫ НА УТИЛИЗАЦИЮ В ПРИБЫЛЬ
Забудьте о расходах на лагуны и вывоз отходов. Линия reVODA — это полностью автономный мини-завод по производству органо-известковых удобрений на вашей территории.
Вы получаете готовый бизнес «под ключ» с прогнозируемой окупаемостью. Мы предлагаем модульное решение любой мощности — от компактных линий на 10 м³ до промышленных комплексов на 3 000 м³/сутки. Вы платите только за тот объём, который нужен именно вам.
ДЛЯ ПРИМЕРА, КАК ТЕХНИЧЕСКИЙ ОРИЕНТИР,
ПРЕДСТАВЛЯЕМ ЛИНИЮ REVODA ПРОИЗВОДИТЕЛЬНОСТЬЮ 600 М³/СУТКИ.
- Производительность Линии по объёму переработки свежих стоков, навоза и помёта с влажностью до 98% (м³/сутки): 600
- Производительность Линии по выходу органического удобрения из 600 м³ стоков в час*:
- Твёрдое гранулированное удобрение (кг/час): 12 000
- Твёрдое гранулированное удобрение (кг/час): 588
- * Данные посчитаны при влажности стока 98%
- Общее пиковое энергопотребление Линии (кВтч): 71,90
- Источник свободных радикалов: Сухая известь
- Расход извести на обработку 1 м³ стоков (не более, кг): 5,0
- Требования к помещению, где будет установлена Линия:
- Площадь помещения (не более м²): 120
- Высота потолков (м): 4,0
- Температура в помещении (°С): +5 ÷ +30
- Количество обслуживающего персонала в смену (чел.): 2 работника
- Санитарно-защитная зона (м): 20
- Срок службы Линии (не менее, лет): 20
- Гарантия на оборудование Линии (месяцев): 36

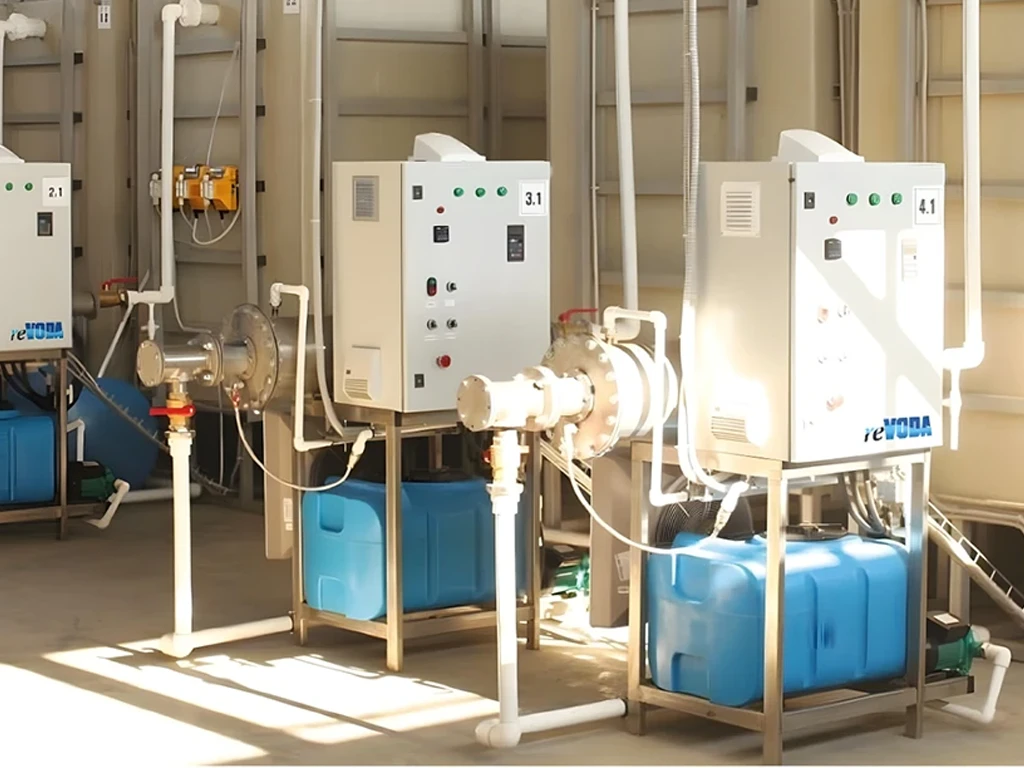

Блочно-модульный подход
для достижения большей производительности
Использование линии reVODA обеспечивает 100% - ную гарантию по нейтрализации свежих свиностоков, навоза КРС и птичьего помёта:
- Достижение большей производительности линии reVODA достигается за счёт использова-ния блочно-модульного подхода – когда необходимая мощность достигается за счёт использования кратного количества линий reVODA базовой комплектации (блоков - модулей).
Сертификация линии reVODA
- В наличии имеются все необходимые сертификаты, ТУ и заключения. Ознакомиться с документами и/или загрузить их можно по ссылкам ниже.
- Сертификация органических удобрений, получаемых из стоков
- Сертификация линии reVODA
