Очистка пластовых вод – сложности и проблемы нефтедобывающей отрасли

Пластовая вода, используемая в технологических циклах при нефтедобыче, при выходе из скважины на поверхность земли, несёт в себе широкий спектр загрязнителей, в том числе критических, которые представляют серьёзную экологическую опасность для долговременного загрязнения окружающей среды.

Основные критические загрязнители пластовых вод

Высокоминерализованные соли (хлориды, сульфаты, карбонаты натрия, кальция, магния);
Нефтесодержащие соединения (стойкие эмульсии с нефтью);
Железо и тяжёлые металлы (медь, свинец, цинк, и др.);
Сероводород (H₂S), углекислый газ (СО), и др. токсичные газы;
Сероредуцирующие бактерии (анаэробные);
Химические реагенты, применяемые при добыче (ингибиторы коррозии, реагенты для ГРП, ПАВ, биоциды).

Экологические риски, которые несут неочищенные пластовые воды:

Загрязнение подземных и поверхностных вод при утечках.
Деградация почв при разливах.
Опасность для биоразнообразия (гибель рыб, растений).
Риск для здоровья человека (канцерогены, мутагены).

В среднем по отрасли затраты на очистку пластовых вод составляют 10-15% от общих затрат предприятий нефтедобычи.

Применение лос revoda – выгоды и прогрессивные возможности в нефтедобыче

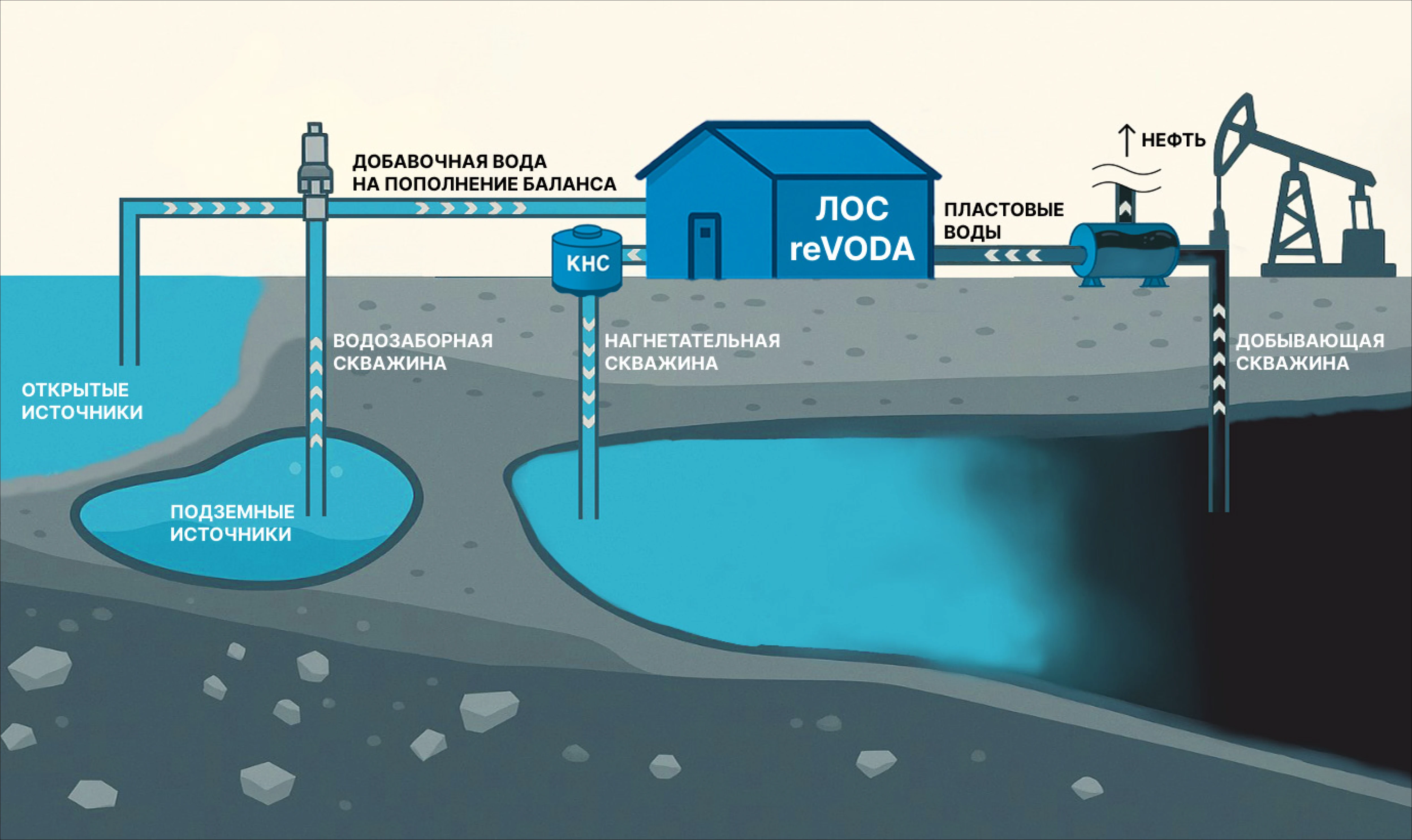

ЛОС reVODA даёт возможность нефтедобывающим компаниям прямо на месте выхода пластовой воды на поверхность, на малой площади организовывать локальные очистные сооружения, которые способны под ключ нейтрализовать и очистить пластовые воды для их повторного использования в технологическом цикле закачки в пласт.

Преимущества возврата очищенной пластовой воды в нефтяной пласт на лос revoda

Экономическая эффективность:

Снижение затрат на водоподготовку – очищать и закачивать пластовую воду дешевле, чем добывать и подготавливать пресную.
Снижение затрат на утилизацию – экономия на очистке и транспортировке воды для сброса, а также сокращение экологических платежей.,
Уменьшение коррозии оборудования – очистка воды снижает агрессивное воздействие на трубы и скважины.
Существенное сокращение площади очистных сооружений – значительное сокращение площадей за счёт исключения неэффективного оборудования и малоразмерности ЛОС reVODA.

Технологические превосходства:

Микробиологический контроль – предотвращение заселения продуктивного пласта бактериями, которые могут вызывать коррозию оборудования, образование сероводорода и ухудшение качества нефти.
Лучшение характеристик вытеснения – очищенная вода лучше совместима с пластовыми флюидами.
Химическая совместимость – исключение риска нежелательных реакций из-за смешения пластовой воды с водами другого происхождения, что приводит к выпадению осадков и засорению пласта.
Исключение шламовых амбаров – нет необходимости использования больших площадей для накопления шлама и оборудования для его обезвоживания.

Экологические безопасность:

Снижение загрязнения – минимизация сброса вредных веществ в окружающую среду.
Сохранение водных ресурсов – уменьшение потребления пресной воды для закачки.
Соответствие законодательству – выполнение нормативных требований ГОСТ Р 58338-2019 по очистке нефтесодержащих вод.

Линия очистки и нейтрализации сточных вод revoda

- это новейший рыночный и высокотехнологический подход в нейтрализации и очистке пластовых вод, на основе физико-химической технологии очистки, обеззараживания и нейтрализации сточных вод на базе на реакторе reVODA.

100% гарантия водоподготовки оборотных пластовых вод:

Удаление сероредуцирующих бактерий и водорослей с полной дезинвазией пластовых вод за счёт наличия большого количества озона в активной зоне реактора reVODA и кавитационных ударов (сила ударов до 250 тонн на мм2).
Обезвреживание и нейтрализация токсичных газов (сероводород и углекислый газ).
Выведение из пластовых вод железа и тяжёлых металлов путём перевода их в нерастворимые гидроксильные группы.
Нейтрализация и удаление из пластовых вод сульфатов, фосфатов, хлорных соединений, кислот и солей.
Нейтрализация в пластовых водах органических соединений, а также АПАВ и ПАВ.
Интенсификация всех разделительных процессов очистки (сток/грязь) с разделением пластовых вод на шлам и жидкость.
Извлечение из пластовых вод взвешенных и растворённых веществ, а также органических загрязнителей.
Поддержание нейтрального Ph пластовых вод для предотвращения образовании коррозии труб и скважин.
Нейтрализация и полное уничтожение запахов.
Обезвреживание и разложение токсичных органических отходов до 4 класса токсичности.
Значительное снижение ХПК и БПК.

Реактор reVODA – принцип действия и конструкция

ReVODA – является реактором замкнутого электромагнитного поля, которое оказывает воздействие на обрабатываемые стоки и обеспечивает многократное возрастание скорости протекания следую-щих химических реакций и физических процессов:

В рабочей зоне реактора с ферромагнитными частицами создается мощное электромагнитное поле, воздействующее на обрабатываемые стоки.
За счёт схлопывания воздушных пузырьков на границе разделения газ-жидкость обрабатываемых стоков образуется ударная волна (кавитационный эффект), которая меняет молекулярную структуру обрабатываемых веществ.
Происходит механическое разрушение органики и уничтожение патогенной микрофлоры в обрабатываемых стоках.
Практически все группы металлов переводятся в нерастворимые соединения (гидроокислы) и в последствии выводятся вместе со шламами.

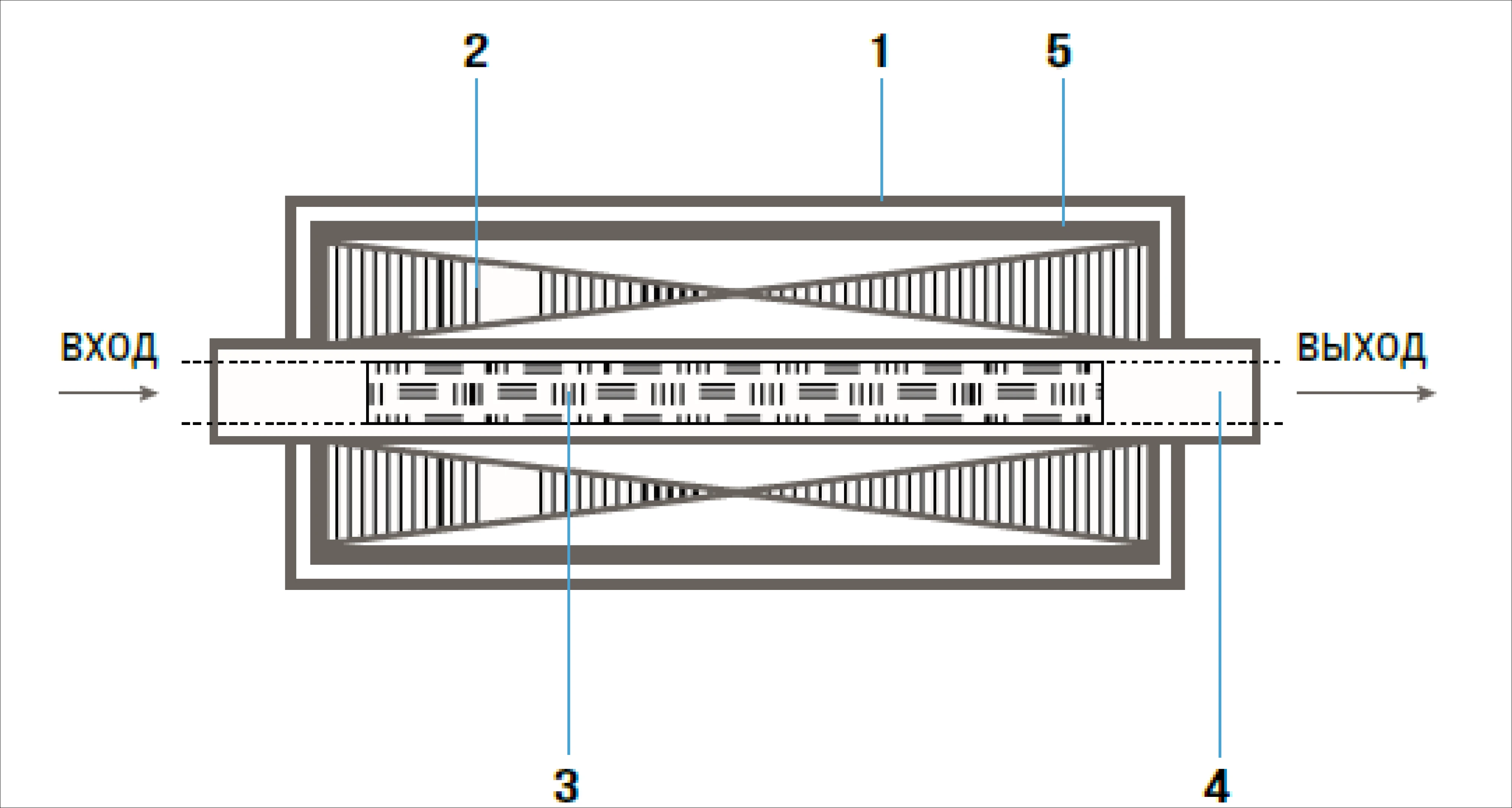

Конструкция реактора reVODA позволяет объединять параллельно от 1-го до 4-х реакторов в одну линию на площади 2,0 х 2,0 м, обеспечивая производительность очистки нейтрализации стоков от 10 до 60 м3 в час.

1. Корпус
2. Индуктор,
3. Иголки,
4. Сменная вставка
5. Рабочая зона аппарата

Воздействия на обрабатываемые стоки в reVODA

Измельчение
Окисление
Ионообмен
Кавитация
Магнитострикция
Механострикция

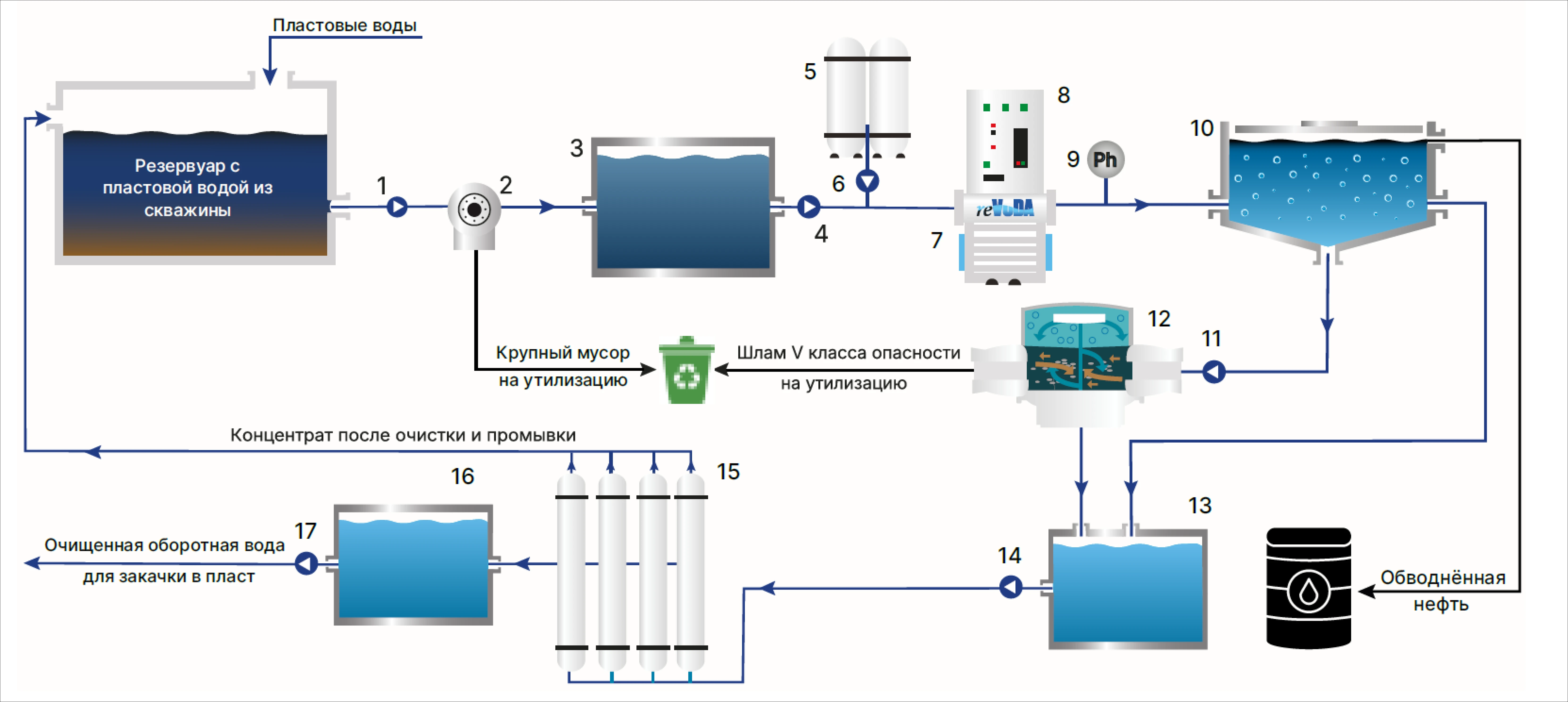

Блок схема лос reVODA

Список оборудования ЛОС reVODA:

1. Самовсасывающий насос.
3. Барабанная механическая решётка.
4. Центробежный насос.
5. Станция приготовления и дозирования реагента.
6. Дозировочный насос.
7. Реактор reVODA.
8. КИП – шкаф управления.
9. Ph контроллер.
10. Флотатор-отстойник.
11. Импеллерный насос.
12. Дегидратор.
13. Накопительная ёмкость.
14. Центробежный насос.
15. Блок фильтрации
16. Накопительная ёмкость.
17. Центробежный насос.

Характеристики 1-ной базовой линии reVODA

Производительность 1-ой базовой линии ЛОС (м³/сутки): 1 300
Общее пиковое энергопотребление ЛОС (кВтч): 104,6
Используемый реагент:
Тип реагента: Сухая известь
Расход реагента на 1 м3 стоков (кг): 10,0
Требования к помещению, где будет установлены ЛОС:
Площадь помещения (не более м2): 126
Высота потолков (м): 4,5
Количество обслуживающего персонала в смену (чел.): 2
Санитарно-защитная зона (м): 20
Срок службы ЛОС (не менее, лет): 15
(при условии прохождения годового с ервисн. обслуживания)
Гарантия на оборудование ЛОС (месяцев): 12

Блочно-модульный подходдля большой производительности

Блочно-модульный подход – это метод набора необходимой мощности очист-ных сооружений пластовых вод за счёт использования кратного количества ли-ний ЛОС reVODA базовой комплектации, заданной производительности (бло-ков - модулей).

Преимущества:
Масштабируемость проекта за счёт количества модулей.
Высокая заводская готовность блоков (до 90%).
Гибкость и быстрота доставки, быстрый монтаж на месте.
Сокращение сроков строительства ЛОС.
Удобство для крупных и средних проектов.
Применение на практике:
Оборудование 1-ой базовой линии ЛОС reVODA размещается на месте установки очистных сооружений модульно – в контейнерах или в быстровозводимых зданиях.
Каждый блок представляет собой законченную функциональную линию ЛОС, производительностью 1 300 м3/сутки.
За счёт количества готовых блоков набирается необходимая мощность и производительность очистных сооружений проекта.
Минимальные работы на площадке – блоки просто монтируются на площадке. Блоки могут размещаться как в одном месте, так и раздельно в разных местах, если нет единой большой площадки для очистных.

Сертификация линии reVODA

Сертификаты, ТУ и Заключения на ЛОС reVODA представлены ссылке.
Сертификация линии ЛОС reVODA
